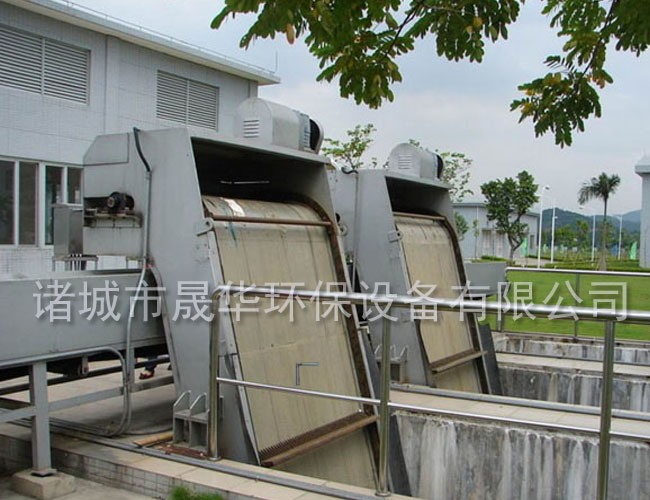

格柵除污機（攔污機）是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理設備，是以固液分離為目的裝置，是廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為各行業廢水處理工藝中的前級篩分設備。
一.設備構成：
該環保設備主要由驅動機構、機架、傳動機構、齒耙鏈牽引機構、撒渣機構、電氣控制等系統構成。由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇柵隙?？筛鶕?jù)用戶需要選用材質為ABS工程塑料、尼龍、不銹鋼的耙齒；主體框架有不銹鋼材質和碳鋼防腐兩種。
二.工作原理：
電機、減速機驅動機構安裝在機架上部的左側或右側，減速機輸出軸上的鏈輪，通過鏈輪帶動鏈耙牽引機構的主動鏈輪旋轉，從動鏈輪的作用是張緊耙鏈安裝機架尾部，由安裝齒耙的鏈條牽引回轉，從而帶動安裝在兩牽引鏈條之間的齒耙一起回轉，每個耙齒都插在柵條縫隙內，將攔截的污物耙送到機架上部位置時，齒耙隨鏈條換向而翻轉，齒耙上的污物自動落入垃圾小車或其它輸送設施上運走。
三.技術參數（僅參考,非標產品，按客戶實際尺寸定做）
|
參數及尺寸\型號 |
HXG-300 |
HXG -600 |
HXG -800 |
HXG -1000 |
HXG -1200 |
|
安裝角度 |
60-75 |
60-75 |
60-75 |
60-75 |
60-75 |
|
耙齒節距 |
100 |
100> |
100 |
100 |
100 |
|
電機功率 |
0.75 |
0.75 |
1.1 |
1.1 |
2.2 |
|
過水流量(m3/h) |
400 |
1125 |
3600 |
4500 |
6300 |
|
液體流速(m/s) |
>3 |
>0.5 |
>1 |
>1 |
>1 |
|
有效寬度K1（mm) |
300 |
500 |
800 |
1000 |
1200 |
|
安裝寬度K2（mm) |
460 |
560 |
960 |
1160 |
1360 |
|
水槽寬度K3（mm) |
560 |
750 |
1050 |
1250 |
1450 |
|
設備總寬k4（mm) |
880 |
1080 |
1380 |
1580 |
1780 |
|
水槽深度 H |
1000-8000 |
1000-8000 |
1000-8000 |
1000-8000 |
1000-8000 |
四.設備特點：
1、該設備的優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好。
2、在無人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。
3、本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。
五.適用范圍:
1.應用于城市污水處理、自來水行業、電廠進水口；
2．給排水工程泵站、進水口細格柵間，清除較小的懸浮物；
3．紡織、印染、食品加工、屠宰、制革、造紙等工業廢水的固液分離；
4．其它行業在加工中需要固液分離的。
|
